Que signifie 12 dérivations sur un électrocardiographe ?

Un électrocardiographe de ce type est caractérisé par 12 canaux et enregistrer chacune des 12 dérivations en 2,5 secondes ; permettent la visualisation de l’analyse en temps réel avant l’impression des dossiers, apportant efficacité et amélioration de la précision du diagnostic du patient ; de cette façon, vous évitez de répéter la procédure, un électrocardiographe à 12 dérivations ont des avantages par rapport à d’autres types, comme la possibilité d’envoyer des données au système de gestion ECG sans avoir à effectuer l’impression.

Cet appareil à 12 dérivations aide à diagnostiquer les anomalies de la conduction électrique cardiaque, grâce aux électrodes qui déplacent les impulsions vers un moniteur ECG, les 12 dérivations fournissent en un instant des ondes à partir de 12 angles ou vues différentes du coeur, une électrode est placée dans chacune des quatre extrémités et une autre six dans des endroits spécifiques du thorax, ce qui fait un total de 10 électrodes dans la peau du patient.

12 dérivations

Dérivations signifie électrodes qui enregistrent l’activité électrique produite par les cellules et l’électrocardiographe les convertit en ondes, de cette façon on analyse une partie déterminée du coeur et de cette façon établir si cette partie a subi une blessure.

Les 12 dérivations sont :

Dérivations bipolaires membres I, II, III :

  • Dérive I : Il enregistre la différence de tension entre les électrodes du bras gauche et du bras droit.
  • Dérive II : La différence de tension entre les électrodes de la jambe gauche et le bras droit.
  • Dérive III : La différence de tension entre les électrodes de la jambe gauche et du bras gauche.

Les dérivations augmentées des membres :

  • VR placée sur le bras droit
  • VL placée sur le bras gauche
  • aVF sur pied gauche

Les dérivations précordiales V 1 à V 6, sont placées de telle manière que le registre de l’activité électrique peut diviser le coeur en un plan horizontal.

Comment détecter une anomalie cardiaque

Il est important de savoir lire le registre de ces dérivations, ce qui apporte ce registre électrique est corrélé aux structures du coeur de sorte que les altérations dans l’un d’eux nous donnent une idée de la localisation du défaut causal ; à travers eux, nous pouvons détecter où se trouve exactement le problème ou l’anomalie, nous avons ce qui suit :

  • V1-V2 Paroi septale
  • V3-V4 Paroi antérieure
  • I, AVL ,V5-V6 Paroi latérale
  • II, III, aVF Mur inférieur

Comment ça marche ?

En plus des indications comme placer un électrocardiogramme, son fonctionnement est vraiment simple, l’électrocardiographie enregistre et mesure les impulsions électriques qui se produisent pendant la contraction du muscle cardiaque qui sont générés par le coeur.

Le fonctionnement des électrodes est de capter l’activité électrique qui se produit dans les tissus qui se trouvent en dessous de l’endroit où ils sont placés dans la partie du corps, en général ils fonctionnent comme vecteurs, c’est-à-dire dans leur ensemble ils mesurent la quantité d’énergie et la direction d’une impulsion électrique, quand une impulsion s’approche de l’électrode, elle est enregistrée comme une onde positive, au contraire, elle se produit quand l’impulsion s’éloigne de l’électrode car alors l’enregistrement sera d’une onde négative.

Caractéristiques de l’électrocardiographe à 12 dérivations marque kalstein

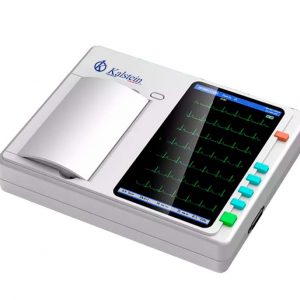

La machine ECG à 12 canaux, marque KALSTEIN est un électrocardiographe qui peut collecter des signaux ECG à 12 dérivations simultanément et imprimer des formes d’onde ECG avec un système d’impression thermique. L’électrocardiogramme est couramment utilisé pour détecter les rythmes cardiaques anormaux et pour rechercher la cause des douleurs à la poitrine. Un électrocardiogramme enregistre l’activité électrique du coeur. Le coeur produit de petites impulsions électriques qui se propagent à travers le muscle cardiaque pour faire que le coeur se contracte. Ces impulsions peuvent être détectées par la machine ECG.

Si vous souhaitez connaître le catalogue de produits haut de gamme que nous Kalstein avons pour vous, visitez-nous ICI nous avons une équipe spécialisée qui répondra à vos questions, rappelez-vous que choisir le meilleur et le plus à jour électrocardiographe 12 dérivations, vous garantit au centre de santé de fournir au patient un examen sûr et fiable, en plus de vous assurer que grâce à nos canaux de vente en ligne il est très facile et viable d’obtenir les meilleurs prix du marché, rappelez-vous que nous sommes fabricant d’équipement de laboratoire reconnu mondialeme
